本文主要介绍SIM卡的硬件结构、使用的通信协议和通信方式。
硬件结构#
SIM卡实际是装有微处理器的芯片卡，它的是根据ISO 7816标准来设计的，其内部按功能模块划分，可以分为5个部分：
微处理器CPU
这是SIM卡的核心部分，负责处理所有的计算和逻辑操作，比如执行加密算法、处理输入/输出数据等。程序存储器ROM
存储SIM卡的固定信息，比如操作系统和预装的应用程序。这些信息一旦写入，就不能再改变。工作存储器RAM
在程序执行复杂计算或者任务处理时，存储一些临时数据。数据存储器EEPROM
数据存储区，可以被多次读写的存储空间，用于存储电话簿、短信、用户身份认证密钥等可变的信息。我们经常可以在SIM卡上看到标注了“xxxk”，表示的就是这个存储区的大小。比如128K，表示的就是EEPROM存储区大小为128K。串行通信单元
SIM卡与ME进行通信的唯一通道，支持半双工串行通信模式。

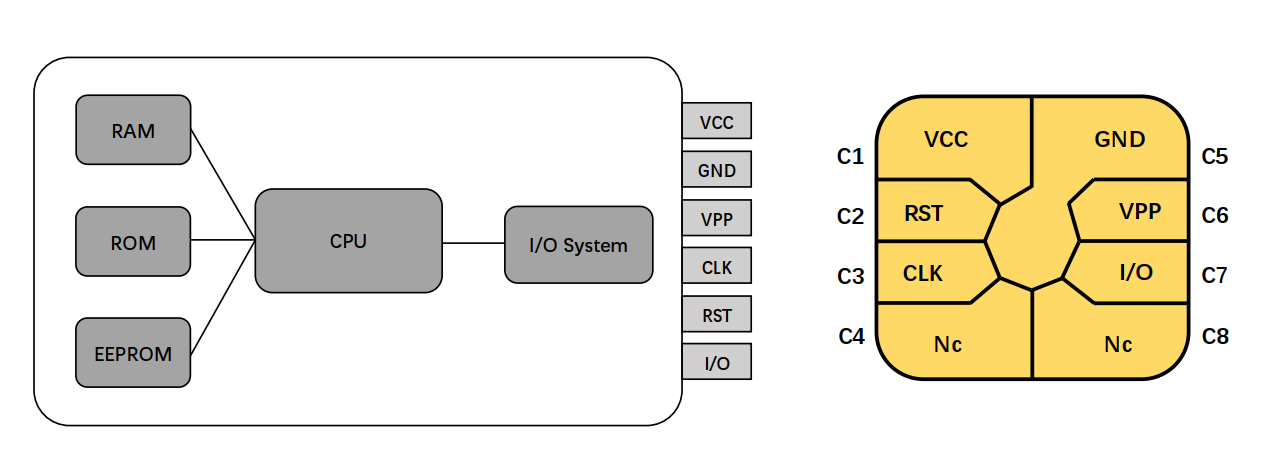

其硬件架构大致如下：
SIM卡电器管脚#

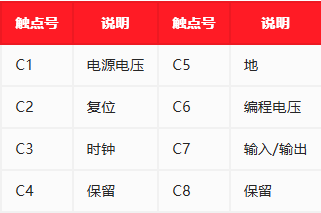

SIM卡的触点分配，遵循ISO 7816-2协议的规定，具体如下：
一般SIM卡都会有8个触点，使用过程中，至少保证有5个触点与设备是连接状态才能保证SIM卡正常工作，这5个触点是：VCC、GND、RST、CLK和I/O。
C1触点：电源电压触点（VCC），有1.2v/1.8V/3V/5V几种规格。5V供电的SIM卡已经很少使用，现在主要是1.8V和3V供电的SIM卡。
C2触点：复位信号触点（RST）。
C3触点：时钟信号触点（CLK），频率在1~5MHz，由终端设备提供，CLK应维持在复位应答期间所用频率的正负10%之内。
C4触点：保留。
C5触点：接地端触点（GND）。
C6触点：编程电压触点（VPP），在5V供电的SIM卡中可用作供电引脚，在1.8V和3V的SIM卡中，该引脚通常悬空。
C7触点：数据触点（I/O），是SIM卡和终端设备之间的唯一通信通道，支持半双工串行通信，有发送和接收两种状态。
C8触点：保留。
SIM卡与设备的通信#
SIM卡和设备之间的通信不仅遵循ISO 7816标准，还涉及到STK（SIM Application Toolkit）协议。eSIM通过APDUM实现，其遵信ISO 7816标准。
STK协议#
STK全称为SIM Application Toolkit，中文译为SIM卡应用工具包，是GSM协会定义的一种标准，用于开发和部署在SIM卡上运行的应用。
STK协议定义了一套指令集，允许SIM卡和手机之间进行交互。通过STK，SIM卡可以向手机发送命令，让手机执行一些操作，如显示菜单、发送短信、启动一个电话等。
APDU全称为Application Protocol Data Unit，中文译为应用协议数据单元。 通过APDU指令，可以完成对eSIM数据的读取、删除、添加、更新、逻辑通道的管理、终端能力的上报等功能。
通信方式#
SIM卡和设备之间的通信，是由SIM卡的操作系统和设备的操作系统之间通过APDU传递特定的命令与数据来实现，这些命令和数据是按照ISO 7816标准和STK协议等规范来定义的。
ISO 7816-3定义了电信号和传输协议，确保数据可以安全、可靠地在SIM卡和设备之间进行传输。
ISO 7816-4定义了命令和数据结构，描述了如何通过命令来操作SIM卡，如读取数据、写入数据、验证密码等。
STK协议基于ISO 7816-3和ISO 7816-4标准，增加了一些专门针对SIM卡和手机交互的指令。这些指令在SIM卡和手机设备之间传递，允许SIM卡进行复杂的操作和交互。
本文中不再详述ISO 7816标准中规定的具体命令与数据结构，将在后续《APDU》章节对命令以及数据结构进行说明。用户也可自行参考ISO 7816标准文件、STK协议以及ESTI标准中关于SIM卡的规范文档进行详细的了解。
